CTA’s (Centraal bediende TreinAanwijzers)

CTA is de afkorting voor 'Centraal bediende TreinAanwijzer'. Dit zijn (tegenwoordig) beeldschermen die op een perron hangen en de bestemming van de volgende trein aangeven. Technisch gezien worden de moderne versies TBP's genoemd - 'TreinBeelscherm Perron', maar de meeste mensen noemen ze nog steeds CTA's.
De ChrisTrains CTA's bestaan uit drie groepen objecten: de feitelijke beeldschermen om op de perrons op te hangen, een triggerobject om in het spoor te plaatsen, en een aantal verschillende masten en steunen voor het bevestigen van de beeldschermen.

Credits

Met veel dank aan communityleden MarkA (voor hulp bij het coderen), DutchDriver, TjoeTjoe en mijn bètatesters voor het gereed maken van de CTA's voor iedereen.

De CTA’s

De CTA’s zijn in de route edit mode te vinden in de sectie 'stations' van de scenery:

Er zijn 16 soorten CTA’s, onderverdeeld in twee maten, met elk gekantelde en niet-gekantelde uitvoeringen. De objectnamen met een 'V' geven de niet-gekantelde uitvoeringen aan:

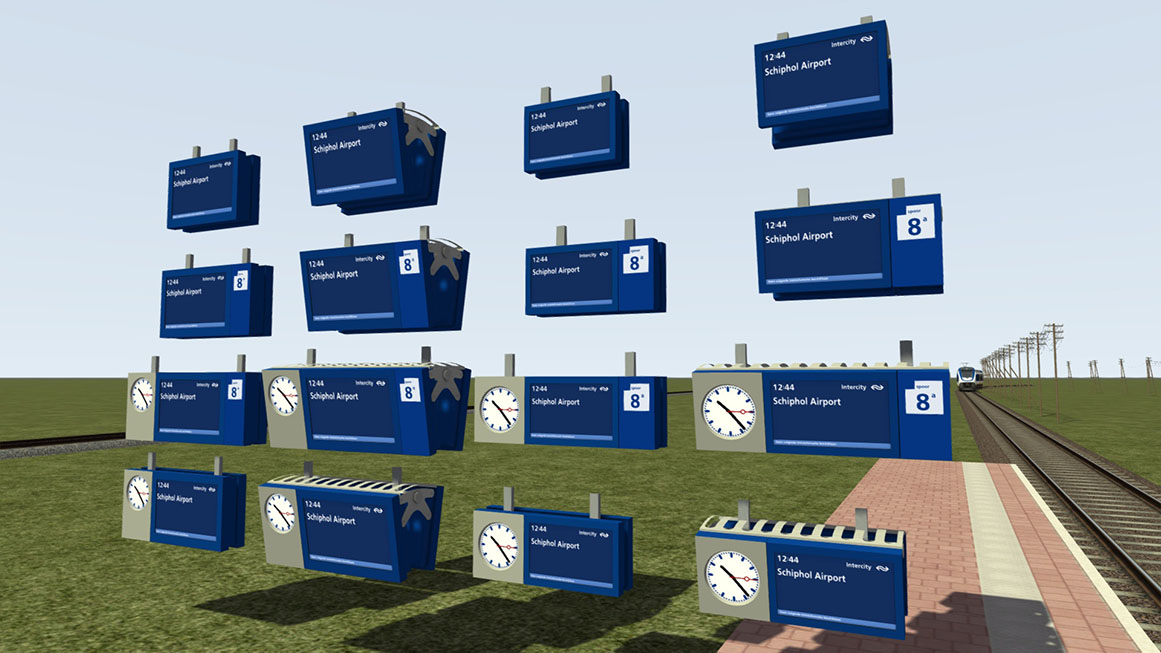

"Dark" versies

In oktober 2025 heeft ProRail alle CTA's in Nederland omgedraaid en de kleuren omgekeerd. Deze versies hebben allemaal 'donker' in hun naam - bijvoorbeeld 'CT NS Dark CTA32+Clock':

CTA indeling

Elk CTA beeldscherm heeft verschillende “onderdelen” welke gewijzigd en/of afgebeeld kunnen worden.
1=perron nummer (voor CTA’s die een perron aanduiding hebben). 2=Bestemming. 3=Vertrektijd. 4=Treinsoort bijv. Intercity. 5=Vervoerder. 6="via" tekst (optioneel):

De CTA's zijn spoorgebonden objecten. Bij het plaatsen dienen de twee links in tegengestelde richting van elkaar geplaatst te worden. Hou de Shift toets ingedrukt bij het positioneren van één van de twee links, zodat de richting van de betreffende link gedraaid wordt. Het is belangrijk om deze links op het spoor te plaatsen van het perron waartoe ze behoren.
B=Basis link, 1=Link 1, D=Gegevens invoerveld:

CTA gegevensinvoer

Voor elke geplaatste CTA kan in het invoerveld van de CTA-eigenschappen een aantal parameters worden ingesteld. Als het invoerveld leeg wordt gelaten, wordt de CTA standaard ingesteld op perron 1, zonder bestemming, tijd, treinsoort of vervoerder.

CTA gegevensinvoer: basis

Een perron nummer en optioneel, 'Let Op Omroep' of 'Niet Instappen' of een leeg scherm:

ppp_d

Voorbeelden:

									25b_0 <------- platform 25b, blank display

									8b    <------- platform 8b, blank display

									8_2   <------- platform 8, Let Op Omroep


CTA gegevensinvoer: geavanceerd

Een volledig gevuld CTA-bord heeft de volgende gegevensopbouw voor het invoerveld:

ppp_ddd_tttt_ss_oo_vvvvv

Voorbeelden

									08_106_1244_14_13  <------- Platform 8, Schiphol airport, 12:44, Intercity, NS

									14a_026_0956_26_18 <------- Platform 14a, Arnhem Centraal, 09:56, Sprinter, RNet

									02_042_1601_28_13_Laan van NOI  <------- Platform 2, Den Haag HS, 16:01, Stoptrein, NS, via Laan van NOI



CTA trigger object

Het CTA trigger object is in de scenario edit mode te vinden in de sectie 'track infrastructure' van de scenery:

Het CTA trigger object is een spoorgebonden object. Hou bij het plaatsen de TAB toets ingedrukt zodat het object op het midden van het spoor wordt uitgelijnd. Draai het object eventueel 180 graden als de pijl-aanduidingen op het object niet richting het station wijzen. Het trigger object heeft links welke op de juiste manier geplaatst moeten worden, namelijk in de rijrichting van de trein en beide links MOETEN in dezelfde richting wijzen als de richting waarin de trein richting het station rijdt.
B=Basis link. De gegevens van een trigger wordt naar CTA’s gestuurd als een trein deze link passeert.
1=Link 1. Dit is de link vanaf waar de gegevens naar de CTA’s langs het perron gestuurd wordt. Het is belangrijk om deze link neer te leggen aan het dichtstbijzijnde perronuiteinde (bijvoorbeeld ná alle seinen en wissels, gezien vanuit de rijrichting van de trein) zodat alle op het perronspoor aanwezig CTA’s de gegevens op hun links kunnen ontvangen.
D=Gegevens invoerveld:

CTA trigger object gegevens invoer

Elke geplaatste trigger heeft een invoerveld dat gevuld moet worden met informatie die naar de verderop gelegen CTA's moet worden verzonden. Als het invoerveld leeg wordt gelaten, verzendt het triggerobject geen informatie.
ZEER BELANGRIJK: ALS de gegevens van het invoerveld van het triggerobject wordt gewijzigd NADAT het voor het eerst geplaatst is, MOET het triggerobject enigszins worden verplaatst, anders registreert de scenario-editor de wijziging niet en wordt deze NIET in het scenario opgeslagen .
De opbouw van de gegevens in het invoerveld moet er als volgt uit te zien:

n#ddd_tttt_ss_oo_vvvvv

Voorbeelden

									1#022_0818_14_13    <---- Train #1, Amsterdam Centraal, 08:18, Intercity, NS

									2#037_0825_28_02    <---- Train #2, Breda, 08:25, Stoptrein, Arriva

									3#416_0703_15_15_Eindhoven    <---- Train #3, Essen, 07:03, Intercity Direct, NS International, via Eindhoven



Indien de CTA een leeg scherm, of 'Let Op Omroep' of 'Niet instappen' moet tonen, is het formaat:

n#d

Voorbeeld:

3#1 <------- Train #3, 'Niet instappen'

DutchDriver's CTA tool

Om de gegevensinvoer voor de CTA- en triggerobjecten VEEL gebruiksvriendelijker te maken, heeft DutchDriver een CTA-tool gepubliceerd om dit werk te vereenvoudigen. De DutchDriver CTA tool kan hier gevonden worden.

De CTA bevestigingsobjecten

Een verscheidenheid aan masten, horizontale steunen en plafondbevestigingen voor CTA's zijn in de route edit mode te vinden in de sectie 'stations' van de scenery.

CTA Bestemmingen, treinsoort en vervoerders

De bestemmingen voor de CTA's zijn dezelfde als de hoofdbestemmingslijst master destination list. Echter, hier bovenop worden ook veel extra buitenlandse, regionale en fictieve bestemmingen ondersteund.
Onderstaande tabel toont deze extra bestemmingen, evenals de mogelijke treinsoorten en vervoerders:
